Adobe Illustrator 7.0


Автотрассировка


В программе Adobe Illustrator предлагается инструмент Autotrace (Автотрассировка) (рис. 5-48), который автоматически конвертирует определенную точечную форму в векторный контур.

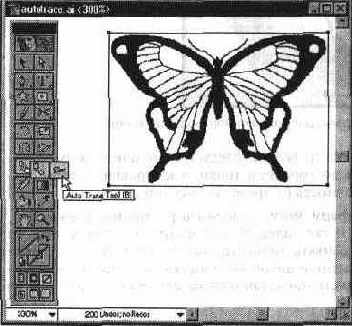

Рис. 5-48.

Инструмент Autotrace (Автотрассировка) в палитре инструментов

Следует иметь в виду, что этот инструмент предназначен для трассировки простых форм, которые потом еще необходимо править, используя инструменты группы Pen (Перо). Во многих случаях даже предпочтительнее ручная трассировка.

Для выполнения автотрассировки необходимо включить инструмент и расположить курсор в пределах трассируемой, формы (курсор должен отстоять от границ этой области не менее, чем на 6 пикселов). Трассировщик будет «обходить» форму, расположенную правее от курсора (рис. 5-49).

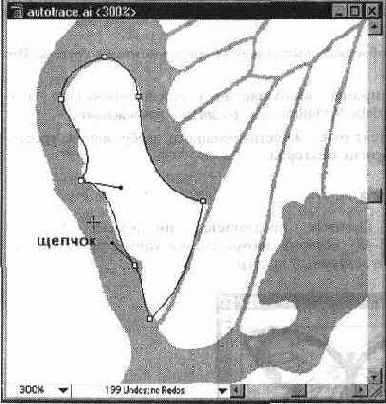

Рис. 5-49.

Автотрассировка формы, расположенной правее курсора

Для того чтобы отрассировать часть формы, следует «протащить» курсор инструмента от начальной точки до конечной точки трассировки. В этом случае требуется максимальная точность (в пределах двух пикселов).

В битовых картах очертания форм могут содержать различные нарушения, например, пробелы, разрывы и так далее. Чтобы контур в таких местах не прерывался, необходимо настраивать точность трассировки. В этом случае мелкие погрешности, попадающие в диапазон допуска, не будут учитываться трассировщиком. Правда, диапазон установки не слишком велик: от 0 до 2 пикселов.

Это значение необходимо ввести в поле Auto Trace Gap (Зазоры при автотрассировке) (рис. 5-50) раздела General (Основные) диалогового окна Preferences

(Установки), которое вызывается командой Preferences (Установки) меню File (Файл).

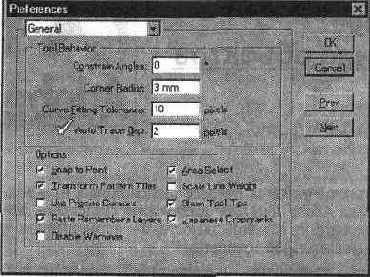

Рис. 5-50. Поле Auto Trace Gap (Зазоры при автотрассировке) раздела General (Основные) диалогового окна Preferences (Установки)
