Adobe Illustrator 7.0


Два правила построения кривых


Для получения выпуклого сегмента кривой, первую управляющую точку следует перемещать в сторону предполагаемой выпуклости, а вторую — в противоположную сторону. Если вторую точку перемещать в ту же сторону, то получается S-образная кривая (рис. 5-9).

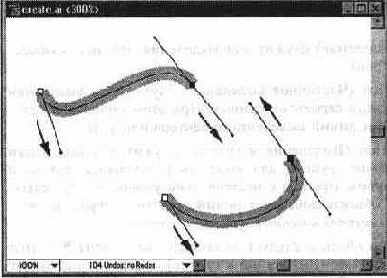

Рис. 5-9.

Создание S-образного и выпуклого сегментов

Следует использовать как можно меньше опорных точек, чтобы получать достаточно сложный контур (рис. 5-10). Для кривой, имеющей одно направление, требуется одна опорная точка на 120 градусов. Для кривой, плавно изменяющей свое направление, требуется две опорных точки (в начале и в конце). Для кривой, изменяющей свое направление под углом, требуется опорная точка в каждой точке перегиба.

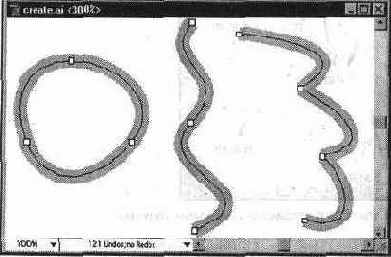

Рис. 5-10. В контуре следует оставлять минимальное число опорных точек
