Adobe Illustrator 7.0



Фильтр Add Arrowheads... (Добавить стрелки...)


При использовании открытых контуров их можно снабдить на концах различными графическими элементами, например, стрелками. После создания эти элементы могут подвергаться редактированию как любой другой объект.

Для создания стрелки следует использовать фильтр Add Arrowheads... (Добавить стрелки...) меню Filter/Stylize (Фильтр/Стилизация). Выбор формы и параметров стрелки осуществляется в одноименном диалоговом окне (рис. 8-22).

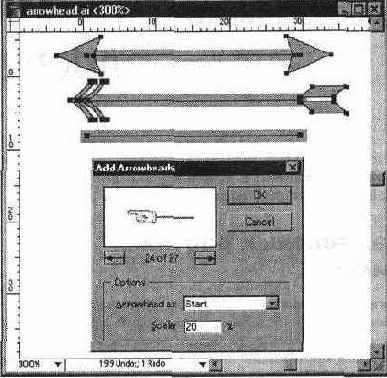

Рис. 8-22.

Диалоговое окно Add Arrowheads (Добавить стрелки), исходная линия и линии со стрелками

Под окном просмотра расположены две кнопки, которые позволяют просматривать различные формы стрелок.

В списке Arrowhead At (Добавить) определяется расположение стрелки: Start (В начале), End (В конце) или Both (С обеих сторон).

Если необходимо увеличить или уменьшить размер стрелки, то можно воспользоваться полем Scale (Масштаб) и ввести соответствующее значение в процентах.
