Adobe Illustrator 7.0


Фильтр Free Distort (Свободное искажение)


Если инструмент Shear (Наклон) позволяет так деформировать объект, чтобы он смог имитировать его вид на плоскости параллелограмма или ромба (например, на сторонах куба), то фильтр Free Distort... (Свободное искажение...) меню Filter/Distort (Фильтр/Искажение) служит для произвольной деформации.

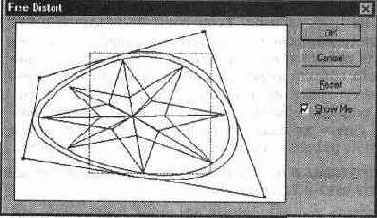

Рис. 7-14.

Диалоговое окно Free Distort (Свободное искажение)

Команда выводит на экран диалоговое окно Free Distort (Свободное искажение) (рис. 7-14), в котором выделенный объект окружен габаритным прямоугольником. Каждая угловая точка этого прямоугольника может перемещаться независимо друг от друга, что позволяет «вписать» объект в любой произвольный прямоугольник.

В этом диалоговом окне функция просмотра называется Show Me (Просмотр), установка этого флажка обеспечивает отображение предполагаемого результата деформации.

Если поиски подходящей деформации зашли в тупик (деформацию вообще трудно планировать), то нажатие кнопки Reset (Восстановить) возвращает все в исходное состояние.
