Adobe Illustrator 7.0


Фильтр ZigZag... (Зигзаг...)


Фильтр ZigZag.... (Зигзаг...) меню Filter/Distort (Фильтр/Искажение) служит для деформации линии контура в виде зигзагообразных или волнистых линий. Установка параметров деформации выполняется в диалоговом окне ZigZag (Зигзаг) (рис. 8-21).

В поле Amount (Смещение) вводится расстояние, на которое перемещаются опорные точки, в диапазоне от 0 до 100.

В поле Ridges (Складки) определяется число пиков на единицу длины в диапазоне от 0 до 100.

В нижней части диалогового окна расположены два флажка, которые определяют форму деформации: флажок Smooth (Гладкие) придает волнообразную, a Corner (Угловые) зигзагообразную форму линии.

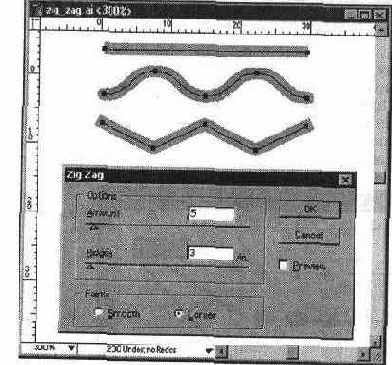

Рис. 8-21.

Диалоговое окно ZigZag (Зигзаг), исходная линия и результирующие линии
