Adobe Illustrator 7.0


Инструмент Measure (Линейка)


Работа оформителя в отличие от творчества свободного художника требует подчас большой точности при расположении элементов или выдерживании каких-то размеров, нарушение которых недопустимо.

В программе Adobe Illustrator предусмотрен специальный инструмент Measure (Линейка), с помощью которого легко измерить расстояние между любыми точками, определить угол наклона. Показания инструмента отображаются в палитре Info (Инфо) (рис. 6-11).

Все значения, кроме угла, отображаются в единице измерения, определенной в разделе Units & Undo (Единицы измерения и отмена команд) диалогового окна Preferences (Установки) или в диалоговом окне Document Setup (Параметры документа). Более подробно об определении единиц измерения описано в главе 3.

Для того чтобы выполнить измерение, следует включить инструмент Measure (Линейка), щелкнуть в конечных точках — палитра Info (Инфо)

отобразит полученные значения. Если необходимо непрерывное отображение процесса измерения, то после щелчка на исходной точке кнопку мыши следует удерживать и вести ее в нужном направлении — палитра Info (Инфо) будет оперативно отображать все текущие значения.

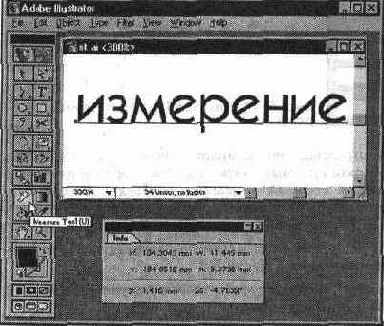

Рис. 6-11.

Инструмент Measure (Линейка) и палитра Info (Инфо)
