Adobe Illustrator 7.0


Инструмент Pencil (Карандаш)


Инструмент Pencil (Карандаш) предназначен для рисования произвольных линий «вручную». В результате работы этого инструмента получается тем не менее векторный контур, в котором опорные точки расставляются программой автоматически. Они доступны для редактирования, как и любой контур, после прекращения рисования этим инструментом.

Число опорных точек зависит от длины и сложности рисуемой линии, а также от установки Curve Fitting Tolerance (Допуск при рисовании) (рис. 5-3) в разделе General (Основные) диалогового окна Preferences (Установки), которое выводится на экран командой General... (Основные...) меню File/Preferences (Файл/Установки).


Рис. 5-3. Поле Curve Fitting Tolerance (Допуск при рисовании) в разделе General (Основные) диалогового окна Preferences (Установки)

Этот параметр в диапазоне от 0 до 10 пикселов определяет точность отслеживания движения курсора («чувствительность карандаша»): чем меньше значение, тем точнее линия и тем больше опорных точек, а чем выше, тем более гладкая линия (рис. 5-4). По умолчанию устанавливается значение 2.

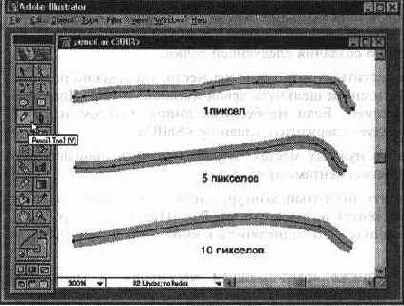

Рис. 5-4.

Контуры, созданные с помощью инструмента Pencil (Карандаш), при разных значениях параметра Curve Fitting Tolerance (Допуск при рисовании)

При рисовании этим инструментом используются текущие значения толщины и цвета контура.

Нарисованную линию можно продолжить. Для этого следует подвести курсор к конечной точке (белая вершина карандаша, там где располагается иногда ластик, станет черного цвета, что является свидетельством «точного попадания») и, нажав кнопку мыши, можно проводить линию дальше.

Если при рисовании «рука дрогнула», то до момента отпускания кнопки мыши ошибочную часть линии можно удалить. Для этого следует нажать клавишу <Ctrl> и курсором, превращенным в инструмент Eraser (Ластик), стереть ненужную часть.
