Adobe Illustrator 7.0


Инструмент Reflect (Зеркало)


Инструмент Reflect (Зеркало) выполняет функцию зеркала, которое «отражает» объекты в соответствии с указанной осью отражения.

Для осуществления отражения объекта в интерактивном режиме необходимо выделить объект и включить инструмент Reflect (Зеркало) (рис. 7-5). Затем следует расположить курсор на одной из точек невидимой оси, которая предположительно будет осью отражения, и щелкнуть для фиксирования этой точки. Курсор примет вид стрелки, которую необходимо теперь поместить в другую точку предполагаемой оси.

Щелчок в этой точке зафиксирует ось отражения и послужит сигналом завершения действия: программа выполнит отражение выделенного объекта относительно условной оси отражения.

Если же вместо щелчка удерживать кнопку мыши и перемещать ее, то одновременно будет перемещаться и ось отражения, а вместе с ней и выделенный объект. Когда объект займет требуемое положение, можно отпустить кнопку мыши.

Для выполнения точного отражения следует двойным щелчком на кнопке инструмента вызвать диалоговое окно Reflect (Зеркальное отражение) (рис. 7-6).

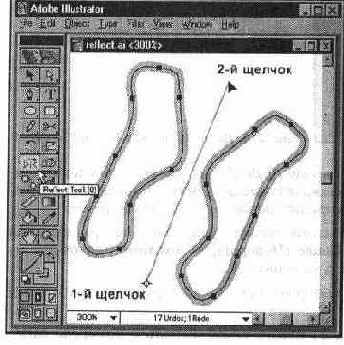

Рис. 7-5.

Инструмент Reflect (Зеркало) в палитре инструментов

и результат его работы


Рис. 7-6.

Диалоговое окно Reflect (Зеркальное отражение)

В этом случае первую точку оси отражения следует устанавливать при нажатой клавише <Alt>.

В диалоговом окне можно установить направление оси отражения, проходящей через зафиксированную точку: Horizontal (Горизонтальная), Vertical (Вертикальная) или под произвольным углом, значение которого определяется в поле Angle (Под углом).

Положительные значения угла обеспечивают отражение против часовой стрелки, а отрицательные — по часовой стрелке.

Если необходимо оставить исходное изображение на месте и получить зеркально отраженную копию, то следует нажимать кнопку Сору (Скопировать).

Диалоговое окно Reflect (Зеркальное отражение) можно вывести на экран также с помощью команды Reflect... (Зеркальное отражение...) меню Object/ Transform (Объект/Трансформирование).
