Команда Exclude (Исключение)


Команда Exclude (Исключение) комбинирует выделенные объекты таким образом, что непересекающиеся области входят в результирующий объект, а пересекающиеся — «исключаются», делаются прозрачными (рис. 7-32). Но при этом следует учитывать количество пересекаемых областей: если их число четное, то они становятся прозрачными, а если нечетное, то они включаются в объект с соответствующей заливкой.

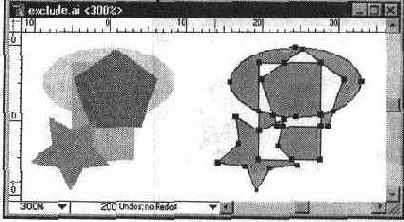

Рис. 7-32.

Исходные объекты и результат действия команды Exclude (Исключение)

Эмпирически это правило можно трактовать таким образом. Если мысленно провести линию слева направо через выделенные объекты, то с первого контура, который пересекла линия, начинается заливка, после второго контура заливка прекращается, после следующего — начинается и так далее (рис. 7-33).

На самом деле, ситуация несколько сложнее. 'См. об этом в разделе " Составные (сложные) контуры " данной главы.


Рис. 7-33.

Эмпирическое правило для команды Exclude (Исключение)
