Adobe Illustrator 7.0


Команда Pathfinder (Обработка контуров)


Команда Pathfinder (Обработка контуров) меню Object (Объект), а точнее — большая группа команд, объединенная этим пунктом, предназначена для комбинирования объектов различными способами, часто с образованием сложных (составных) контуров (compound path). Своеобразие сложных контуров состоит в том, что пересекающиеся области двух различных контуров становятся прозрачными (аналогия с «дырками» от бублика).

При комбинировании контуров с различными цветными заливками, как правило, результирующему объекту присваивается заливка верхнего объекта (об исключениях сообщается особо).

Для выполнения комбинирования следует разместить и выделить необходимые объекты, а затем выполнить одну из команд меню Object/Pathfinder (Объект/Обработка контуров).

У команд группы Pathfinder (Обработка контуров) существует несколько общих установок, которые изменяются в диалоговом окне Pathfinder Options (Обработка контуров: Параметры) (рис. 7-29), вызываемое на экран командой Options... (Параметры...) меню Object/Pathfinder (Объект/Обработка контуров).

В поле Calculate Precision (Точность вычислений) вводится степень точности, с которой команда Pathfinder (Обработка контуров) выполняет вычисления при комбинировании выделенных объектов. Чем меньшее значение

установлено, тем с большей точностью выполняются вычисления, но и тем больше времени необходимо для завершения операции. Разумеется, здесь необходим разумный компромисс.

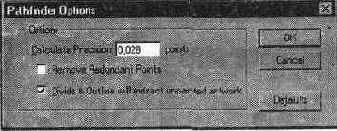

Рис. 7-29.

Диалоговое окно Pathfinder Options (Обработка контуров: Параметры)

Флажок Remove Redundant Points (Удалять лишние точки) при его установке обеспечивает удаление любых опорных точек, которые расположены точно друг над другом и при комбинировании являются излишними.

Флажок Divide & Outline will extract unpainted artwork (Удалять незакрашенные объекты) при его установке удаляет все незаполненные объекты, получаемые в результате выполнения команд Divide (Разделение) и Outline (Обводка).
