Adobe Illustrator 7.0


Контуры и опорные точки


Контур (path) — это линия, создаваемая с помощью рисующих инструментов программы и представляющая собой проволочную оболочку объекта. Контуру могут быть затем присвоены параметры обводки (stroke) и заливки (fill) (рис. 5-1).

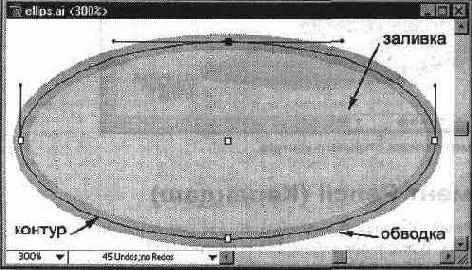

Рис. 5-1. Пример контура эллипса с обводкой, заливкой и выделенной опорной точкой

Обычно контур состоит из нескольких сегментов, представляющих собой элементарные кривые Безье и соединенных в опорных точках или узлах. При перемещении одной опорной точки сегменты, связанные с нею, меняют свою форму.

Контур может быть открытым, когда начальная и конечная точки не замкнуты, и закрытым, когда начальная и конечная точки сливаются в одну точку. У замкнутого контура теряется смысл начала и конца (хотя это не так для программы, которая в своей основе содержит стандарты языка PostScript, однозначно трактующего начальную и конечную точку в связи с необходимостью определить направление для управления заливкой в составных контурах).

При заливке открытого контура программа проводит воображаемую прямую линию, соединяющую начальную и конечную точки, и заполняет его как закрытый контур (рис. 5-2). Для пользователей, привыкших к программе CorelDRAW!, это может оказаться новостью, поскольку в этой программе открытый контур нельзя заполнить (и вполне логично) цветом или декоративной заливкой.

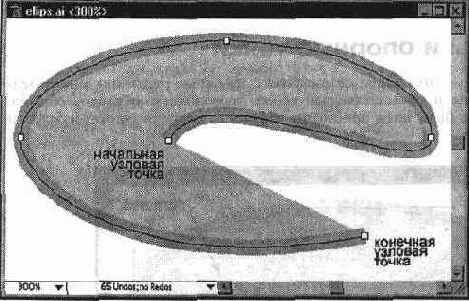

Рис. 5-2. Пример заливки открытого контура
