Adobe Illustrator 7.0





Перемещение контуров с копированием


Построение концентрических окружностей с помощью циркуля — задача не сложная, но требующая хорошего инструментария и аккуратности. Построение же концентрических контуров произвольной формы лежит за гранью возможностей обычного человека.

В программе Adobe Illustrator имеется специальная команда, позволяющая решать эти задачи с легкостью, — это Offset Path... (Создать параллельный контур...) меню Object/Path (Объект/Контур), которая выводит на экран диалоговое окно Offset Path (Параллельный контур) (рис. 6-6).

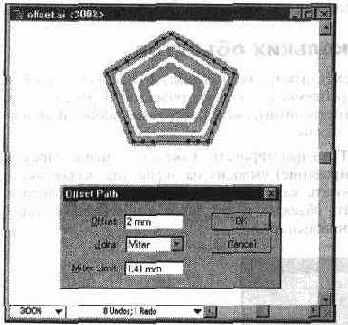

Рис. 6-6.

Диалоговое окно Offset Path (Параллельный контур) и результат работы соответствующей команды

В поле Offset (Смещение) вводится расстояние сдвига копии контура: положительное значение сдвигает контур во внешнюю сторону от исходного контура, а отрицательное — во внутреннюю.

У открытых контуров направление перемещения строится по тем же правилам, что и при выполнении команды Move (Перемещение). См. раздел "Общие установки перемещения объектов " данной главы.

О полях Joins (Стыки) и Miter Limit (Срезание) см. в главе 8.
