Рисование кривых


С помощью инструмента Pen (Перо) можно так же легко создавать кривые. Для этого необходимо включить инструмент, подвести курсор к начальной точке и нажать левую кнопку мыши и потянуть в сторону. Курсор меняет вид на стрелку, из появившейся опорной точки выдвигаются управляющие линии. Размер и угол наклона управляющих линий определяют кривизну сегмента, входящего в эту точку.

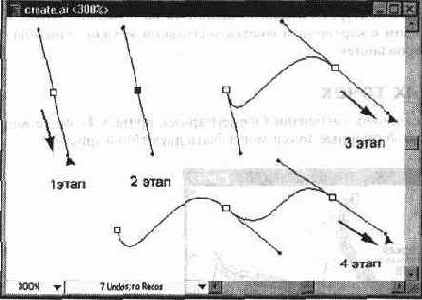

Рис. 5-7. Этапы создания контура с гладкими опорными точками

Так же получают следующие опорные точки и определяют кривизну линий (рис. 5-7). Впрочем, поправить (отредактировать) линию можно и в дальнейшем после завершения рисования (поэтому вначале бывает достаточно набросать подходящее количество опорных точек для «замышляемого» контура).

По умолчанию новая опорная точка создается гладкой. Для создания угловой опорной точки необходимо использовать клавишу <Alt>, которая нажимается при нахождении курсора на управляющей точке. Затем следует, не

отпуская клавиши <Alt>, потянуть управляющую линию в противоположную сторону, что позволит закончить построение сегмента (рис. 5-8).

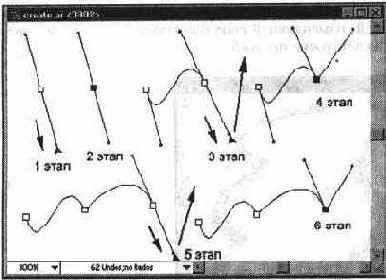

Рис. 5-8. Этапы создания контура с угловыми опорными точками
