Типы опорных точек


При соединении нескольких сегментов (элементарных кривых Безье, о которых речь шла в главе 4) опорные точки могут быть двух типов (рис. 5-6).

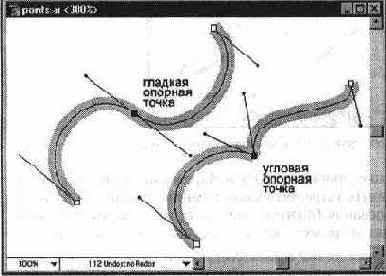

Рис. 5-6. Примеры гладкой и угловой опорных точек

Опорная точка, без излома соединяющая две кривые, называется гладкой опорной точкой (smooth anchor point).

Опорная точка, соединяющая две кривые «на изгиб», называется угловой опорной точкой (corner anchor point).

При перемещении управляющей линии («рычага»), относящейся к гладкой опорной точке, изменяются обе кривые. А. при перемещении управляющей линии, относящейся к угловой опорной точке, изменяется только кривая, расположенная с той же стороны.
