Adobe Illustrator 7.0




Выравнивание опорных точек


Достаточно часто может возникнуть проблема расположения опорньк точек контура строго по горизонтали или строго по вертикали. Этого можно добиться, если при рисовании сегментов контуров удерживать клавишу <Shift>.

Для того чтобы добиться того же результата в уже имеющемся контуре, необходимо использовать команду Average... (Усреднить...) меню Object/Path (Объект/Контур), которая выводит на экран одноименное диалоговое окно (рис. 5-27).


Рис. 5-27.

Диалоговое окно Average (Усреднить)

Для того чтобы выровнять определенные опорные точки по горизонтали или по вертикали, их необходимо выделить с помощью инструмента Direct

Selection (Частичное выделение), а затем выполнить команду Average... (Усреднить...). В диалоговом окне Average (Усреднить) следует выбрать один из переключателей в поле Axis (Ось): переключатель Horizontal (Горизонтальная) обеспечивает выравнивание по горизонтали (рис. 5-28), переключатель Vertical (Вертикальная) — по вертикали (рис. 5-29), а переключатель Both (Обе) — по обеим осям одновременно (рис. 5-30).

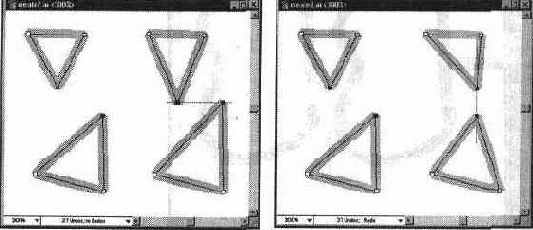

Рис. 5-28. Пример выравнивания опорных точек по горизонтали

Рис. 5-29. Пример выравнивания опорных точек по вертикали


Рис. 5-30. Пример выравнивания опорных точек по горизонтали и по вертикали
